欢迎访问广东中青建筑科技有限公司鉴定网站!20年的房屋鉴定机构为您提供鉴定检测、承重检测等专业技术服务!
广东中青建筑科技有限公司 高新技术企业

【原广东省机电建筑设计院有限公司】

0769-23280229
您的位置: 首页  ->  新闻中心  -> 火灾房屋安全鉴定的鉴定流程及方法介绍
火灾房屋安全鉴定的鉴定流程及方法介绍

发布日期:2020-10-14



对失火建筑物损伤的鉴定一般分为四步,即火灾情况调查、火灾温度判定、结构受损检测评估、鉴定与处理。

一、火灾情况调查;

了解火灾原因、持续时间(其中旺燃时间)和灭火形式;了解燃烧物品种、数量;不燃物火灾后残留状态;火灾后混凝土构件表面外观特征;了解火灾工程原设计和施工情况、构件截面尺寸和配筋。

二、火灾温度判定;

判定火灾温度、混凝土构件表面灼着温度及评估主筋受热温度;有条件的进行X衍射线分析和电镜分析判定火灾温度。

三、结构受损检测评估:

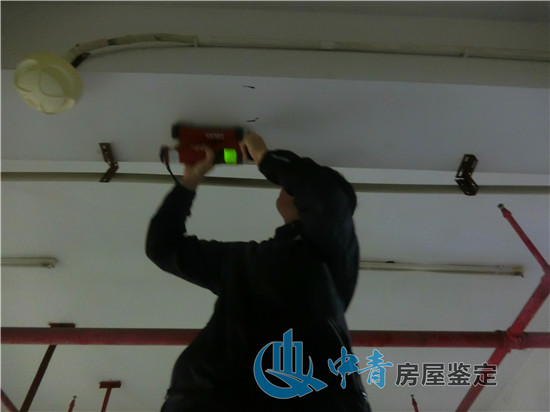

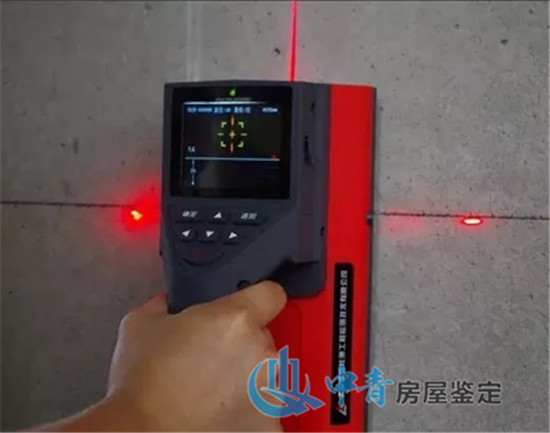

对火灾后混凝土构件进行混凝土和钢筋残余强度检测得出综合推定值;对火灾后混凝土构件进行裂缝宽度、长度、形状的检测并图示记录;对构件混凝土结构构件进行挠度、倾斜、节点转动等检测并记录;对构件截面有效残余尺寸检测(即烧损深度检测);根据火灾温度、查混凝土与钢筋的黏结强度折减系数;查混凝土和钢筋强度的折减系数;根据调查结果及检测数据,验算混凝土构件的剩余承截力。


火灾后建筑结构受到一定程度的损伤,其根本原因在于结构构件的材料性能受火灾作用而改变,从而使结构承载能力降低。因此火灾后结构受损评定就是通过对结构构件的材料性能进行检测,通过检测结果的综合分析对结构损伤和混凝土强度进行评估。

(一) 混凝土强度评估:

高温使混凝土受到损伤,不仅其有效面积减少,而且混凝土在高温作用下会产生一系列的物理化学变化。经高温作用后,水泥石内部裂纹增多,结构变得疏松多孔,当混凝土温度在500℃以上时,混凝土中游离的Ca(OH)2进行热分解而使混凝土呈中性,使混凝土保护钢筋的作用大为降低,从而影响混凝土结构的耐久性。混凝土受高温作用后最明显的宏观变化是力学性能降低,评定混凝土强度的方法主要有以下几种:

1、回弹法;

2、超声波法;

3、钻芯法;

4、敲击法;

5、综合法。

实际上,单个构件在不同截面甚至同一截面的不同位置受损程度都会有差别。仅用单一的某种方法所得出的评测结果作为依据显然难以客观反映混凝土受损程度。如将上述的前三种检测方法测得的结果加以综合,这样得出的检测结果更能反映客观实际。


(二) 钢筋的损伤及强度评估:

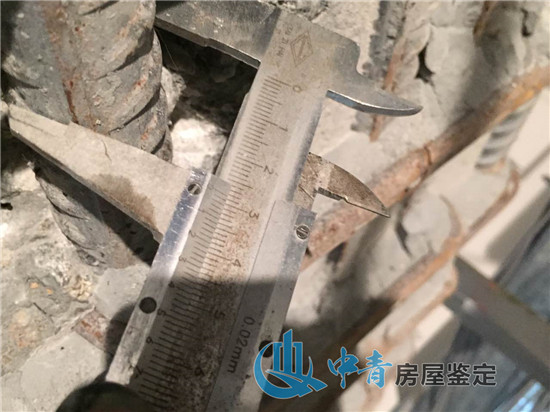

高温下的钢筋强度大约从300℃开始随温度升高而迅速降低,当温度达到600~700℃时,钢筋已处于热塑状态而无法承受荷载,但冷却后钢筋强度有所恢复,恢复程度与钢筋种类及化学成分有关。评估钢筋损伤情况较简单的方法是从具有代表性的受损构件中截取外露受火作用的钢筋进行力学性能试验,确定极限强度,屈服强度,延伸率。

(三) 钢筋与混凝土间粘结强度的评估:

钢筋与混凝土间粘结强度随受火温度升高呈下降趋势。一方面是由于混凝土抗拉强度下降致使粘结力减少,另一方面是灭火时的消防喷水使混凝土由于温差加剧而产生的裂缝也导致粘结力下降。当钢筋与混凝土的界面温度达到400℃时,结构的钢筋与混凝土的粘结强度降低较大,钢筋与混凝土共同工作能力差,导致梁的挠度增加以及裂缝宽度增大。


(四) 混凝土构件裂缝检测:

对于火灾后混凝土构件表面出现的裂缝可以分类为三类:一类是受火构件由于混凝土疏松、爆裂产生的裂缝;第二类是结构受力较大部位如梁板跨中底部、支座顶部产生的裂缝,柱的竖向裂缝等;第三类为温度收缩产生的裂缝,这类裂缝主要集中在梁中部、柱顶,检测的方法一般可用读数放大镜、钢尺、塞尺和超声波等检测。

(五) 结构变形检测:

钢筋混凝土构件受火后会产生一定变形,对水平构件挠度的检测方法一般用拉线法检测跨中的挠曲尺寸。检测垂直构件的挠曲一般用经纬仪测量。本工程失火时间短,构件变形轻微,可不考虑。

四、最后给出鉴定结论及处理意见
